常温发黑剂的使用方法？

作者：湖南固特瑞浏览量：14979 发布时间：2016-01-06

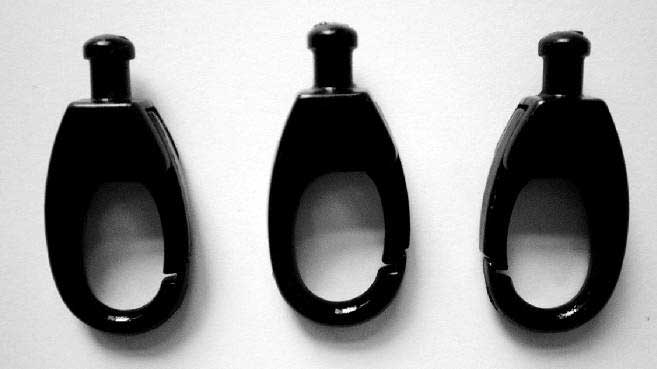

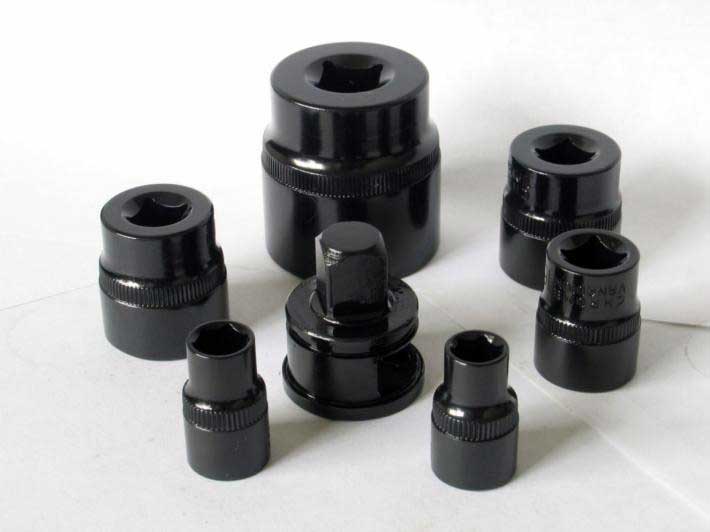

常温发黑剂具有溶液稳定、发黑时间短色泽适宜、使用工艺方便简单，原材料充足、成本低等优点，特别是发黑膜层的附着力，抗腐蚀能力明显优于原产品。它具有无污染、省能源、无钢型选择性等特点。为解决长期存在的碱性高温发黑污染大、耗能高，选择钢性等问题开辟了新的途径，为各厂家钢铁制品发黑处理提供了理想的先进工艺。本产品广泛用于机械零件、标准件、工艺产品、弹簧等工业部门的钢铁零部件表面发黑装饰及防护处理。

一．前处理工艺
包括除油和除锈活化两道工序。在具有优质发黑剂的前提下，这是常温发黑成败的关键，总的要求是被处理件除油务必彻底，表面活化要好。前者一般都比较重视，而对表面活化往往重视不够，可以肯定活化程度与膜的结合力成正比。针对目前用户的实际情况，我们推荐以下三种工艺流程可供选择：

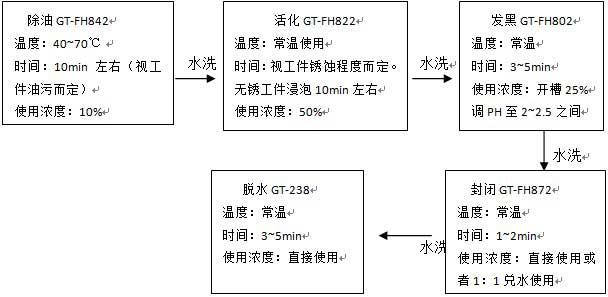

流程一：GT-FH842高效除油剂中温除油→水洗→水漂洗→常温GT-FH822去锈活化剂活化2-15分钟（氧化皮较厚的零件，可在180-250克/升加热的硫酸中去锈。）→水洗→水漂洗→GT-FH802常温发黑剂(2-5分钟)→ 水冲洗(1分钟)→ 浸GT-FX238脱水防锈油(5分钟)

(此流程适合油污不多，无厚氧化皮的零件，各道工序处理时间到位，质量稳定，成本低。)

流程二：喷砂→水洗→GT-FH802常温发黑剂
(此工艺流程适合零件表面有很厚氧化皮、厚油污及难以用酸活化的高硅钢、高锰钢、高铬钢等零件。喷砂机可选用密封式或水性喷砂机，适用于有喷砂设备的企业，无酸、碱废液排放，质量优于化学前处理，膜层牢固可靠。适用于有喷砂设备的企业无酸、碱废液排放，质量优于化学前处理，膜层牢固可靠。)

流程三：超声波除油→水洗→除锈活化→水洗→GT-FH802常温发黑剂
(适用于有深孔、盲孔和形状复杂的零件。)

上一篇： 电镀件除锈

下一篇： 某公司使用固特瑞除锈剂除锈情况对比

服务热线：

13517481259（微信同号）

18973163764（微信同号）

资讯百科

常温发黑剂的使用方法？
